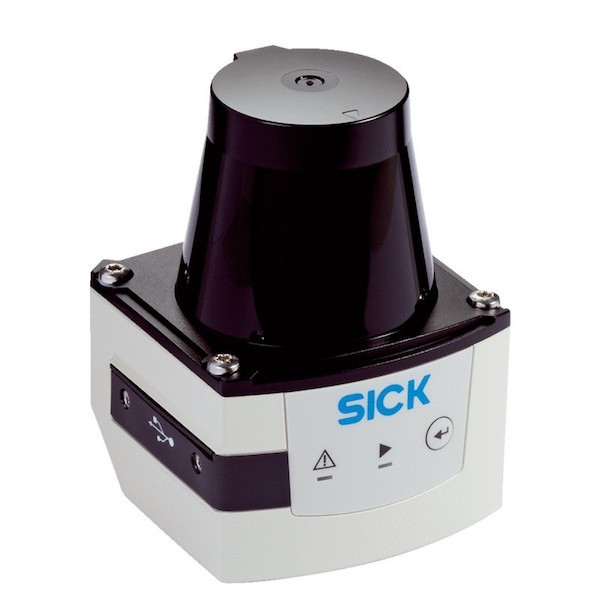

SICK Laserscanner TIM561-2050101

SICK Laserscanner TIM561-2050101: zuverlässig, präzise, schnell im Einsatz

Der Lidar 2D-Laserscanner TIM561-2050101 von SICK bietet einen horizontalen Öffnungswinkel von 270° und eine Scanfrequenz von 15 Hz bei einer maximalen Reichweite von 10 m. Aufgrund seiner Technologie ermöglicht er eine zuverlässige Erkennung aller Arten von Gegenständen in seiner Reichweite, selbst bei starkem Fremdlicht.

Dieser Entfernungsmesser ist mit einem Ethernet-Ausgang ausgestattet, der die Installation und Wartung des Systems begünstigt. Seine eingebaute Anwendung zur Datenausgabe bietet Ihnen den Vorteil, zusätzliche Details über die erkannten Gegenstände zu erfahren.

Vielseitige industrielle Anwendungsmöglichkeiten

Nutzen Sie den SICK Laserscanner TIM561-2050101 für alle Ihre Überwachungssysteme im Innen- und Außenbereich, erleichtern Sie autonomen Fahrzeugen die Navigation oder bauen Sie ein Erkennungssystem in Ihre Fertigungslinie ein.

Das mit einem Schutzfaktor 67 versehene Gerät passt sich problemlos an alle Ihre Einsatzarten im Freien wie in Innenräumen an. Seine kompakte Bauweise erlaubt außerdem den Einbau in eine Vielzahl von Systemen.

Technische Daten des 2D-Laserscanners TIM561-2050101

• Einsatz: Outdoor
• Art der Entfernungsmessung: Infrarot (850 nm)
• Laserklasse: 1 (IEC 60825-1:2014, EN 60825-1:2014)
• Horizontaler Öffnungswinkel: 270°
• Scanfrequenz: 15 Hz
• Winkelauflösung: 0,33°
• Betriebsbereich: 5 cm bis 10 m
• Reichweite: 8 m bei 10 % reflektierter Strahlung
• Ansprechzeit: typisch 67 ms
• Jede Objektform ist erkennbar
• Systematischer Fehler: ± 60 mm
• Statistischer Fehler: 20 mm
• Integrierte Datenausgabe
• Ethernet-, TCP/IP-Schnittstelle
• Mikro-USB-Schnittstelle (AUX, Konfiguration)
• 1 Schaltausgang (PNP, SYNC / „Device Ready“)
• Optische Anzeigen: 2 LEDs (ON, „Device Ready“)
• Elektrische Anschlüsse:
  • 1 Ethernet-Anschluss, 4-poliger Steckverbinder M12
  • 1 Anschluss „Power/Synchronisationsausgang“, 5-poliger Stecker M12
  • 1 Micro-USB Steckverbinder Typ B
  • Kabel nicht im Lieferumfang enthalten, kontaktieren Sie uns

• Betriebsspannung: 9 bis 28 VCC
• Leistungsaufnahme: In der Regel 4 W
• Gehäusefarbe: grau (RAL 7032)
• Schutzart: IP67 (IEC 60529:1989+AMD1:1999+AMD2:2013)
• Schutzklasse: III (IEC 61140:2016-1)
• Reflektierte Strahlung: 4 bei über 1 % (Reflektoren)
• Elektromagnetische Verträglichkeit (EMV): IEC 61000-6-3:2006+AMD1:2010 / IEC 61000-6-2:2005
• Schwingfestigkeit: IEC 60068-2-6:2007
• Stoßfestigkeit: IEC 60068-2-27:2008
• Betriebstemperatur: von -25 bis 50°C
• Lagertemperatur: von -40 bis 75°C
• Unempfindlichkeit gegenüber Umgebungslicht: 80.000 lx
• Gewicht: 250 g ohne Anschlusskabel
• Abmessungen: 60 x 60 x 86 mm

Ressourcen für den Lidar 2D-Laserscanner TIM561-2050101

Eine komplette Ressourcen-Library hilft Ihnen dabei, Ihren SICK Laserscanner TIM561-2050101 im Handumdrehen in den Griff zu bekommen!

• Official ros-package für SICK-LiDAR
• Produktinformationen

• Bedienungsanleitung des SICK Laserscanners TIM561-2050101

• Technische Informationen des 2D-Laserscanners TIM561-2050101

• Applikationsbeispiele für die Laserscanners SICK
