Odroid-H3+ Entwicklungsboard

Hardkernel | A-000000-07125
296,40 €
Bruttopreis

Verfügbar mit 64GB, sticht das Entwicklungsboard ODROID-H3+ durch den Einsatz eines Jasper Lake Chips, Pentium N6005, hervor.

Anzahl
2 Auf Lager

Lieferung in 24 bis 48 Stunden (siehe Bedingungen)

Angebotsanfrage

Erstellen Sie einen Warenkorb und verwandeln Sie ihn sofort in ein Angebot!
Zahlungsarten (siehe Bedingungen)
Kreditkarte
PayPal
Bestellung auf Rechnung
Überweisung

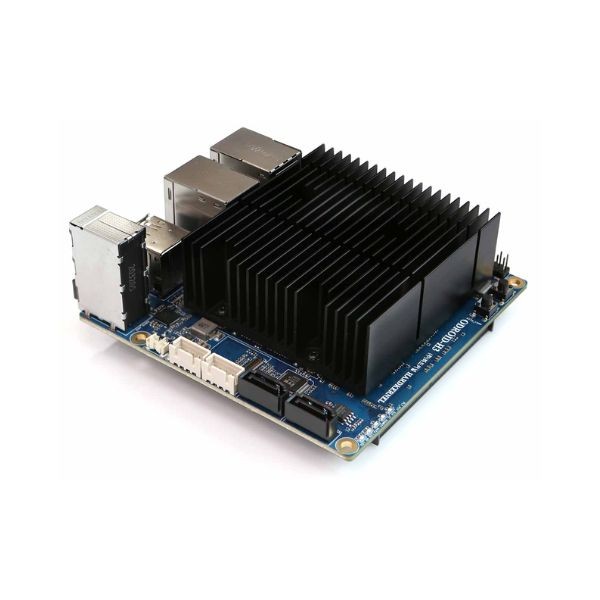

Odroid-H3+: Ein Entwicklungsboard mit Pentium N6005

Das ODROID-H3+ besitzt das gleiche physische Design und eine vergleichbare Energieeffizienz wie sein Vorgängermodell ODROID-H2+, unterscheidet sich jedoch von diesem durch höhere Leistung und bessere Leistungsdaten.

Dieser neue x86-64-Bit Single-Board-Computer zeichnet sich durch große Speicherkapazität, ausgeklügelte I/O-Verbindungsoptionen und umfassende Kompatibilität aus:

  • Der Intel® Quad-Core Jasper Lake N6005 Prozessor hat eine Grundfrequenz von 2 GHz und eine Boostfrequenz von 3,3 GHz, mit 1,5 MB L2-Cache und 4 MB L3-Cache, hergestellt in einem 10 nm Prozess
  • Bis zu 64 GB zweikanaliger DDR4-Speicher PC4-23400 (2933MT/s)
  • Zwei SO-DIMM-Steckplätze, bis zu 32 GB pro Steckplatz
  • PCIe 3.0 x 4 Lanes für M.2 NVMe-Speicher
  • 2 Ethernet-Ports 2.5Gbit
  • 2 SATA 3.0-Ports
  • SSE4.2 Beschleuniger (SMM, FPU, NX, MMX, SSE, SSE2, SSE3, SSSE3, SSE4.1, SSE4.2, AES)
  • Intel UHD Graphics mit 32 Ausführungseinheiten und 900 MHz Turbo
  • Mehrere Videoausgänge HDMI 2.0 und DP 1.2
  • Konfigurierbarer Modus für unbegrenzte Leistung, der es der CPU ermöglicht, in einem anhaltenden Turbo-Boost-Modus zu arbeiten
  • Eine RTC / BIOS-Backup-Batterie ist enthalten

Alles in allem ist Odroid-H3+ eine äußerst vielseitige Karte. Sie eignet sich hervorragend für den Aufbau eines diskreten und kompakten Arbeitsplatzes, kann aber auch in Möbel integriert, in Kiosken verwendet, als Videoprojektor eingesetzt oder zu Multimediasystemen für Fahrzeuge umgebaut werden. Ihre Leistung reicht aus, um eine Vielzahl von Aufgaben zu bewältigen. Sie erfüllt damit die Erwartungen der meisten Nutzer.

Technische Daten der Odroid-H3+

Prozessor:

  • Intel Celeron N6005 (10nm, Quad-Core, TDP 10W)
  • H3+(N6005): bis zu 3.3 Ghz
  • L2-Cache mit 4 MB
  • Intel UHD-Grafik (24/32 EU bis zu 900 MHz)

Speicher:

  • 2 SO-DIMM DDR4 1.2V-Steckplätze
  • Zweikanalig, bis zu 2933 MT/s (DDR4-PC23400)
  • Maximale Speicherkapazität 64 GB
  • DDR3/DDR5 werden nicht unterstützt

Speicher:

  • 1 eMMC-Stecker (bootfähig und im BIOS auswählbar)
  • Verschiedene eMMC-Module können bei Hardkernel erworben werden
  • 2 SATA3 6Gbps-Ports (SATA Port-Multiplier ist NICHT kompatibel)
  • 1 M.2-Steckplatz (PCIe 3.0 x 4, unterstützt NGFF-2280-Karten)
  • M.2 SATA SSD wird nicht unterstützt

Netzwerk:

  • 2 GbE-LAN-Anschlüsse (RJ45, unterstützt 10/100/1000/2500 Mbps)
  • Realtek RTL8125B
  • Unterstützt Wecken über das Netz
  • LED-Anzeigen (grün: Link, gelb: Traffic)

Video:

  • 1 DisplayPort 1.2 (bis zu 4 K bei 60 Hz)
  • 1 HDMI 2.0 (bis zu 4 K bei 60 Hz)
  • Unterstützung einer gleichzeitigen Doppel-Anzeige

Audio:

  • 1 Audioausgang (3,5-mm-Klinke)
  • 1 Audioeingang (3,5-mm-Klinke)
  • 1 SPDIF-Ausgang (ALC1200, HDA-Codec)
  • HDMI und DP haben auch einen Audioausgang.

Externe E/A:

  • 2 USB 3.0-Host-Ports
  • 2 USB 2.0-Host-Ports
  • 1 Peripherie-Erweiterungsheader (24 Pins, 2,54 mm Abstand)
  • 1 x DC 5V, 1 x DC 3.3V, 5 x GND
  • 1 x UART (TXD/RXD/RTS/CTS)
  • 2 x I2C (SCL/SDA)
  • 1 x Externe Power-Taste
  • HDMI CEC über Zusatzkarte, 5VA+
  • 3 x USB 2.0
  • Alle Signalpegel I/O 3.3V

Weitere Merkmale:

  • Passiver Kühlkörper
  • BIOS-Backup-Batterie
  • Behält die Systemzeit und die BIOS-Einstellungen bei
  • Power-Taste
  • Taste zum Zurücksetzen
  • System-LED-Anzeigen:
  • Rot (PWR) - Dauerleuchten bei DC-Stromversorgung
  • Blau (links, SLEEP) - schaltet sich nur aus, wenn das System in den Standby-Modus wechselt
  • Blau (rechts, PMIC) - leuchtet nur, wenn die Hauptstromversorgungsschienen in Betrieb sind
  • Gelb (SATA) - Blinkt bei der Übertragung von SATA-Daten
  • Grün (NVMe) - Blinkt bei der Übertragung von NVMe-Daten
  • Anschluss für aktiven Kühlventilator (12V 4-polig, PWM-Eingang + TACHO-Ausgang)
  • Ein aktiver Kühlventilator ist optional
  • Stecker (4-polig, 2,54 mm Abstand)

Stromversorgung:

  • DC-Stecker: Außendurchmesser (Masse) 5,5 mm, Innendurchmesser (positiv) 2,1 mm
  • DC 14 V ~ 20 V (bis zu 60 W)
  • Netzadapter DC 15V/4A empfohlen, wenn nicht zwei 3,5"-Festplatten verwendet werden
  • Netzadapter DC 19V/7A empfohlen, wenn zwei 3,5"-Festplatten zusammen verwendet werden

Energieverbrauch:

  • IDLE: ≃1..9W
  • CPU-Stress: ≃15W
  • CPU+GPU Stress: ≃18W<
  • Erlöschen: ≃0,25W<
  • Standby: ≃0,6W
  • Abmessungen: 110 mm x 110 mm x 47 mm

Ressourcen zum Odroid-H3+
