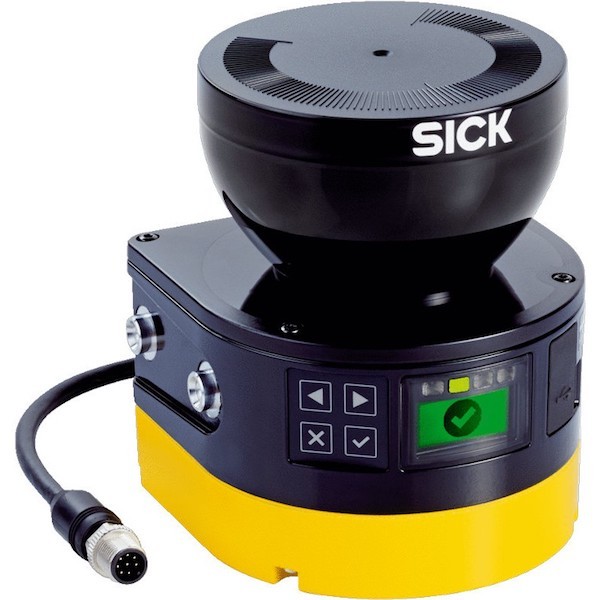

SICK Sicherheits-Laserscanner microScan3 Core

safeHDDM™-Technologie im Dienste der SICK Sicherheits-Laserscanner

Wie alle SICK Sicherheits-Laserscanner microScan3 Core nutzt auch das Modell SICK MICS3-AAAZ40AZ1P0 eine neue, überaus leistungsfähige Abtasttechnologie. Mit SafeHDDM™ steht ein Abtastwinkel von 275° bei einer Reichweite von 4 m im Schutzbereich zur Verfügung (40 m im Alarmbereich). Das entspricht einer beachtlichen Sicherheitszone, die außerdem durch die hohe Störlicht- und Staubresistenz weiter optimiert wird. Die hohe Entwicklungsqualität des Gehäuses und der Optikabdeckung verleiht dem SICK microScan3 Core eine erhöhte Stoß-, Vibrations- und Kratzfestigkeit.

Aufgrund der vielfältigen Möglichkeiten der intelligenten Parametrierung eignet sich diese Palette von Sicherheits-Laserscannern besonders für die Industrie: bis zu 4 Schutzfelder gleichzeitig, 8 unabhängige Schutzzonen, 2 parametrierbare Warnmeldungs-Szenarien, 6 konfigurierbare Auflösungsstufen usw.

SICK Sicherheits-Laserscanner microScan3 Core: Intuitiv und rentabel

Die SICK Sicherheits-Laserscanner setzen voll auf Leistung und Anpassungsfähigkeit. Reduzieren Sie Ihren Verkabelungsaufwand dank der Standardschnittstelle (M12-Steckverbinder für den Anschluss, Mini-USB-Schnittstelle für die Parametrierung), tauschen Sie mithilfe des Konfigurationsspeichers problemlos Ihre Geräte aus und nutzen Sie eine intuitive Steuersoftware, Safety Designer. Diese bietet Ihnen den Zugriff in Echtzeit auf erweiterte Diagnosedaten.

Und der geringe Platzbedarf des SICK Sicherheits-Laserscanners MICS3-AAAZ40AZ1P0 gewährleistet den einfachen Einbau in alle Ihre industriellen Roboter-Überwachungssysteme.

Technische Daten des SICK Laserscanners MICS3-AAAZ40AZ1P0

• Reichweite des Schutzbereichs: 4 m
• Reichweite des Alarmbereichs: 40 m
• Anzahl der gleichzeitig gesteuerten Schutzbereiche: ≤ 4 je nach Zahl der verfügbaren OSSD-Paare
• Anzahl der Felder: 8 je nach Anzahl der verfügbaren Eingänge und Schaltausgangs-Paare
• Anzahl der Warnmeldungs-Szenarien: 2
• Abtastwinkel: 275°
• Auflösung (konfigurierbar): 30, 40, 50, 70, 150, 200 mm
• Winkelauflösung: 0,39°
• Ansprechzeit: ≥ 70 ms
• Hinzugefügter Schutzbereich: 65 mm
• Konfigurations- und Diagnoseschnittstelle: USB 2.0, Mini-USB
• Anzeige: Farbbildschirm, LEDs
• Schutzart: IP65 (CEI 60529)
• Unempfindlichkeit gegenüber Umgebungslicht: ≤ 3.000 lx (IEC 61496-3)
• Betriebstemperatur: von -10 °C bis +50 °C
• Lagertemperatur: von -25 °C bis +70 °C
• Schwingfestigkeit:
  • 0,35 mm, 10 Hz bei 60 Hz (CEI 60068-2-6, CEI 61496-1, IEC 61496-3)
  • 0,35 mm, 60 Hz bei 150 Hz (CEI 60068-2-6, CEI 61496-1, IEC 61496-3)
• Stoßfestigkeit (kontinuierliche Stöße): 10 g, 16 ms (CEI 60068-2-27, IEC 61496-3)
• Lichtart: Impuls-Laserdiode
• Wellenlänge: 845 nm
• Erkennbare, reflektierte Strahlung: 1,8 % bei mehreren 1.000 %
• Laserklasse: 1M (21 CFR 1040.10 und 1040.11, IEC 60825-1)
• Abmessungen: 112 x 135 x 111 mm
• Gewicht: 1,15 kg
• Gehäuse aus Aluminium
• Abdeckung der Optik aus Polycarbonat
• Oberfläche der Optikabdeckung mit kratzfester Beschichtung

Ressourcen für den SICK Laserscanner microScan3 Core

Wir stellen Ihnen alle notwendigen Ressourcen zur Verfügung, damit Sie die Funktionsweise des SICK Sicherheits-Laserscanners microScan3 Core MICS3-AAAZ40AZ1P0 besser verstehen.

• Datasheet : MICS3-AAAZ40AZ1P01 microScan3 Core
• Technische Zeichnung
