USB-Logikanalyzer 8 Kanäle 25 MHz

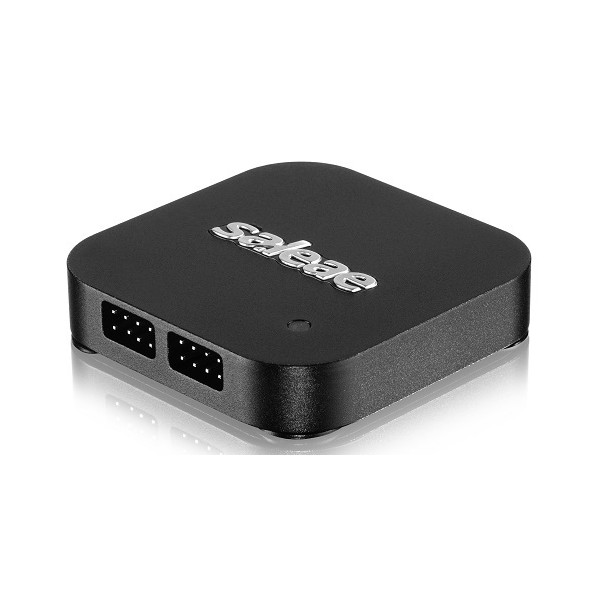

Der 8-Kanal-USB-Logikanalyzer Logic von Saleae auf einen Blick

Dieser Logikanalyzer weist folgende Merkmale auf:

• Maximale Abtastrate: 25 MHz
• Anzahl der Kanäle: 8
• Anzahl der Samples: 10 Milliarden
• Zulässige Spannungen: funktioniert mit den Logiklevels 1.8 V, 2.0 V, 2.5 V, 3.3 V und 5 V. Außerdem werden die Schwellwerte für CMOS unterstützt ( in der Regel 0.6V für LOW und 1.2V für HIGH)
• Alles ist inbegriffen: der Logikanalyzer, eine Neoprenetui, sowie die Sonden und Kabel
• 3-jährige Herstellergarantie

25 MHz für absolute Präzision bei allen Messungen

2 Kanäle mit 100 MHz, 4 Kanäle mit 50 MHz, 8 Kanäle mit 25 MHz oder 16 Kanäle mit 12.5 MHz. Sie wählen selbst, welche Art von Bus Sie erfassen wollen (I2C, SPI, One-Wire, seriell, UART ...). Die erwähnten Schnittstellen verwenden meist eine maximale Frequenz von 10MHz. Somit haben Sie genug Spielraum.

8 Kanäle

Der Salae Logic umfasst 8 Eingangskanäle, die gleichzeitig genutzt werden können. Ob serielle oder parallele Anschlüsse, ein Großteil der Protokolle wird dadurch auch Ihnen zugänglich.

10 Milliarden Samples

Schluss mit den winzigen Buffern anderer Tools. Der USB-Logikanalyzer Logic von Salae kann bis zu 10 Milliarden Samples speichern! Er besitzt spezifische Schaltkreise, die für lange Samples und hohe Frequenzen optimiert wurden.

Besonders robuste Ausführung

Das Gehäuse des Salae-Analyzers Logic 8 besteht aus anodisiertem Aluminium. Die Eingänge sind durch Strom-Begrenzungswiderstände und Polyswitch-Sicherungen gegen Überspannung gesichert und schützen dadurch den USB-Host.

Alles ist inbegriffen

Der USB-Analyzer Saleae Logic 8 wird mit kompatiblen Anschlüssen, 16 hochwertigen Mikrosonden, einem USB-Kabel sowie einem Etui ausgeliefert. Nun braucht nur noch die Software heruntergeladen und installiert zu werden, und schon sind Sie startklar.

Garantie und Support des Logikanalyzers Saleae

Der USB-Analyzer Saleae Logic 8 kommt mit einer 3-jährigen Herstellergarantie. Wenn Ihr Analyser nicht mehr funktionsfähig ist, stellt Saleae Ihnen kostenlos einen neuen zur Verfügung.

Software für den Saleae Logikanalyser

Die Software für die Nutzung der Saleae Logikanalyzer Logic 8 und Logic 16 steht hier zum Download bereit. Diese Software ist sehr benutzerfreundlich und für Windows, Mac OS und Linux in der Version 32 und 64 Bit verfügbar.
