Robot Mobile RR100 EDU (UGV compatible ROS)

Shadow Runner RR100, l'aboutissement de 10 ans d’expérience

Fort de plus de 10 ans d’expérience dans la robotique avancée appliqué à différents secteurs (agriculture, aéronautique, nucléaire, sécurité, etc), les ingénieurs de Génération Robots ont décidé de concevoir et produire leur premier robot mobile destiné à la recherche et à l’éducation.

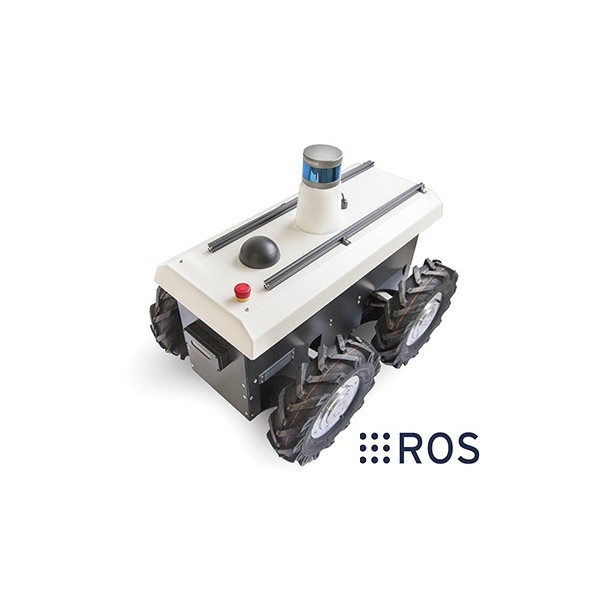

Le Shadow Runner RR100 est une plateforme robotique mobile outdoor de taille moyenne équipée de roues agricoles et d’une conduite de type double Ackermann , lui permettant d’ affronter de nombreux types de terrains .

Nous avons équipé le robot RR100 de capteurs performants permettant une utilisation ou une customisation rapide du robot dans une grande variété de projets. Le robot n’est pas livré avec une navigation intégrée, c’est à vous d’installer les librairies ROS de votre choix. Nous livrons un robot où les capteurs et le PC sont intégrés , Linux et ROS installés sur le PC, ainsi que les drivers des moteurs. Le robot est ensuite totalement ouvert pour que vous puissiez installer vos propres librairies ROS , l’ensemble des capteurs et actionneurs étant accessibles.

Nous avons conçu ce robot afin de vous faciliter l’intégration de vos logiciels . Les schémas électriques et mécaniques sont disponibles et vous avez accès à l’ensemble du PC.

Vous souhaitez voir le RR100 en action ? Prenez rendez-vous !

Un robot entièrement compatible ROS

Le robot mobile RR100 destiné à la recherche est entièrement compatible ROS. Cette compatibilité est également assurée pour chaque composant inclus dans le robot.

La plateforme mobile RR100 est livrée avec son propre PC sur lequel sont préinstallés et lancés automatiquement au démarrage :

1. Ubuntu 20.04
2. ROS Noetic
3. Drivers ROS :

• Contrôle bas niveau des moteurs
• Obtention des valeurs remontées par les encodeurs

Nœuds ROS nécessaires à la collecte de données remontées par les capteurs embarqués ( LiDAR 3D , Caméra Stéréo, GPS et IMU )

Le robot RR100 EDU est livré avec ROS Noetic préinstallé . Cette installation, effectuée par nos ingénieurs roboticiens, comprend :

1. Le contrôle des moteurs
2. La téléopération du robot
3. La récupération des informations remontées par les capteurs embarqués

Une clé USB est livrée avec le robot , sur laquelle se trouve la bibliothèque des drivers ROS nécessaires à l’installation des 3 fonctionnalité ci-dessus , ainsi qu’un guide utilisateur pour l’installation et la configuration de ces drivers ROS.

Pour customiser votre robot et ajouter plus de fonctionnalités, nous vous invitons à télécharger et installer le package ROS de votre choix (cartographie, localisation,navigation)

Vous trouverez une liste des bibliothèques open source disponibles actuellement ci-dessous :

Alternativement, nos ingénieurs peuvent vous assister dans le choix et l’installation de des drivers ROS :

• Localisation du robot
• Navigation autonome
• Cartographie
• Instrumentation (ajout d’actionneurs supplémentaires : bras robotique, pince, écran…)

Il s’agit d’une prestation de service en option, aussi, n’hésitez pas à nous contacter pour connaître nos prix et ce qui peut être inclus dans ce support à la carte.

Une plateforme robotique multi-capteurs et hautement extensible

Le robot RR100 embarque des capteurs performants, prêts à collecter et remonter toutes sortes de données environnementales.

Voici la liste des capteurs avec lesquels nous avons choisi d’équiper le RR100 :

• 1 x LiDAR Robosense RS-Helios 16p
• 1 x GPS
• 1 x Routeur WIFI (4G compatible)
• 1 x IMU UM7
• 1 x Caméra Stéréo Realsense D435 et son coffrage
• 1 x Batterie LiFePO4 48V 25Ah (4,5h d´autonomie en usage continue)
• 2 x Batteries au plomb 4Ah 2*12V : ces batteries permettent le changement de la batterie principale à chaud, sans éteindre le robot.
• 1 x PC principal : Zotac CI669
• 1 x Nvidia Orin (pour l’analyse des images et la gestion des nuages de points)

Le LiDAR, l’IMU, la caméra et le GPS sont compatibles ROS et ont été installés par nos ingénieurs. Ils sont prêts à fonctionner ! Tous les drivers et les noeuds ROS se trouvent sur la clé USB livré avec le robot.

Une navigation fluide et autonome

Malgré sa taille, le robot mobile RR100 peut se déplacer facilement dans des endroits exigus, grâce à son système de direction de type double Ackerman, qui lui offre un rayon de braquage de 50cm.

Les différents capteurs dont il est équipé permettent d’obtenir une localisation très précise.

Cette autonomie dans la navigation est renforcée par une bonne autonomie de batterie (5h), couplée à un rechargement très rapide (1h20).

Off-road et résistant aux intempéries

Un design mécanique innovant

Une des spécificités de la base mobile RR100 est d’être dotée d’un système de direction à double Ackerman, ce qui limite grandement l’usure des pneus, est moins gourmand en énergie, et offre au robot un rayon de braquage de 50cm.

Le RR100 est ainsi en mesure de se déplacer dans des endroits exigus et d’aborder un terrain accidenté avec plus de facilité.

2 moteurs Dunkermotoren BG 75X50 avec freins intégrés sont utilisés pour un arrêt d’urgence optimal et une utilisation du robot en mode parking. Les freins n’ayant pas besoin d’être alimentés, le robot peut par exemple rester à l’arrêt dans une pente, il ne bougera pas.

Une autre spécificité du robot RR100 est la présence d’une batterie-relais . En plus de la batterie lithium, le robot embarque deux batteries au plomb, qui prennent le relais lors d’un changement de batterie à chaud. L’opérateur a alors 5 min pour remplacer la batterie lithium vide par une batterie chargée.

Ce système présente trois avantages :

• Aucune perte d’intelligence pendant le remplacement de la batterie
• Aucune perte de données
• Pas besoin de redémarrage du robot

Nous avons prévu suffisamment d’espace à l’intérieur du châssis du robot pour y ajouter de nombreux composants additionnels. Enfin, 4 ports USB et 4 ports ethernet sont disponibles pour vos branchements.

Vous avez également la possibilité d’installer des capteurs et actionneurs sur la structure du robot, qui a une charge utile de 100kg (avec l'option de 5 moteurs) .

Un robot robuste

Extrêmement robuste , fait pour être dehors par tous temps (IP 54) , disposant d´une vélocité appréciable de 2,5 m/s et pesant 90 Kg, le RR100 peut gravir des pentes de 20° et franchir des obstacles de 13 cm de haut .

Nous l’avons équipé de roues agricoles capables d’affronter des terrains difficiles (boue, bosses et creux, pentes…). Nous pouvons à votre demande adapter des roues lisses pour les environnements urbains ou un pour un usage à l’intérieur.

Le robot est construit autour d’un châssis tout terrain à double triangle et à grand débattement, de 4 roues motrices et directrices à double Ackerman . Le robot n’est pas équipé de suspensions.

Exemples d’applications

Inspection industrielle

Grâce à son télémètre laser 3D, le robot a la capacité à localiser des points spécifiques en 3 dimensions et d’effectuer des mesures spécifiques (par exemple, pointer une caméra thermique). Ce domaine de l’inspection industrielle permet d’obtenir de nombreuses informations techniques sur un site industriel (par exemple dans le domaine de l’énergie) et ainsi de réaliser un modèle du site de production. L’inspection automatique permet ainsi de réaliser des opérations de maintenance préventive.

Sécurité

Le domaine de la sécurisation périmétrique des bâtiments est également un cas d’usage bien connu de ces robots. Le robot RR100 pourrait ainsi tout à fait réaliser des patrouilles automatiques autour de bâtiments et ainsi d’en assurer la surveillance. Équipé des bons capteurs, le robot peut repérer les personnes ou les véhicules sur un lieu et donner l’alerte si un intrus est repéré.
