Scrutateurs laser de sécurité microScan3 Core SICK

La technologie safeHDDM™ au service des scrutateurs laser de sécurité SICK

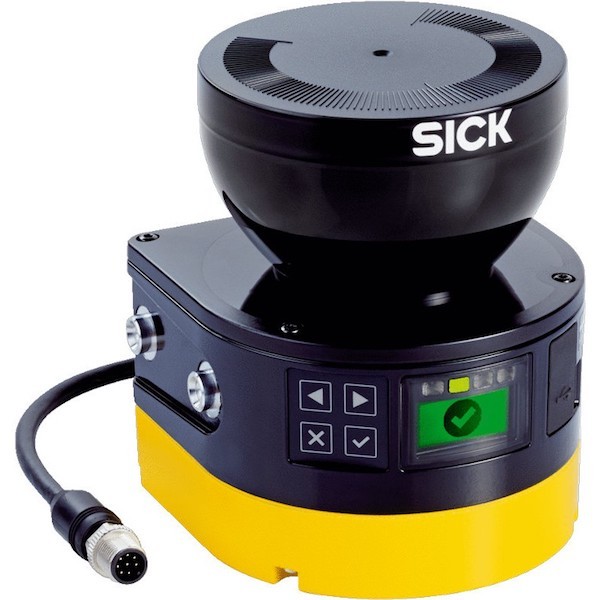

Le modèle SICK MICS3-AAAZ40AZ1P0, comme tous les scrutateurs laser de sécurité microScan3 Core SICK, bénéficie d'une nouvelle technologie de balayage très performante. SafeHDDM™ permet d'obtenir un angle de balayage de 275° sur 4 m de portée de champ de protection (et 40 m pour le champ d'alarme). Ce qui correspond à une surface de sécurité non négligeable, optimisée de plus par une résistance élevée aux lumières parasites et aux poussières. La conception soignée du boîtier et du capot optique confère au microScan3 Core SICK une robustesse supérieure face aux chocs, aux vibrations et aux rayures.

Différentes possibilités de paramétrage intelligent rendent cette gamme de scrutateurs laser de sécurité particulièrement pertinente en milieu industriel : jusqu'à 4 champs de protection contrôlés simultanément, 8 champs de protection indépendants, 2 scénarios d'alerte paramétrables, 6 degrés de résolution configurable, etc.

Scrutateurs laser de sécurité microScan3 Core SICK : intuitifs et rentables

Les scrutateurs laser de sécurité SICK conservent la performance et l'adaptabilité dans leur ligne de mire. Réduisez les frais de câblage avec son interface standard (connecteur M12 pour le raccordement, mini-USB pour le paramétrage) , remplacez aisément vos appareils en utilisant leur mémoire de configuration, et bénéficiez d'un logiciel de pilotage intuitif, Safety Designer. Ce dernier vous fait accéder en temps réel aux données de diagnostic étendu.

Enfin, le faible encombrement du scrutateur laser de sécurité SICK MICS3-AAAZ40AZ1P0 vous garantit une intégration simplifiée dans tous vos systèmes robotisés de surveillance industrielle.

Spécifications techniques du scrutateur laser SICK MICS3-AAAZ40AZ1P0

• Portée du champ de protection : 4 m
• Portée du champ d'alarme : 40 m
• Nombre de champs de protection contrôlés simultanément : ≤ 4 selon le nombre de paires OSSD disponibles
• Nombre de champs : 8 selon le nombre d’entrées et de paires de sorties de commutation disponibles
• Nombre de scénarios d'alerte : 2
• Angle de balayage : 275°
• Résolution (configurable) : 30, 40, 50, 70, 150, 200 mm
• Résolution angulaire : 0,39°
• Temps de réponse : ≥ 70 ms
• Champ de protection ajouté : 65 mm
• Interface de configuration et de diagnostic : USB 2.0, mini-USB
• Affichage : écran couleur, LEDs
• Indice de protection : IP65 (CEI 60529)
• Insensibilité à la lumière ambiante : ≤ 3.000 lx (IEC 61496-3)
• Température de service : –10 °C à +50 °C
• Température de stockage : –25 °C à +70 °C
• Immunité aux vibrations :
  • 0,35 mm, 10 Hz à 60 Hz (CEI 60068-2-6, CEI 61496-1, IEC 61496-3)
  • 5 g, 60 Hz à 150 Hz (CEI 60068-2-6, CEI 61496-1, IEC 61496-3)
• Immunité aux chocs (choc continu) : 10 g, 16 ms (CEI 60068-2-27, IEC 61496-3)
• Type de lumière : diode laser à impulsions
• Longueur d'onde : 845 nm
• Rémission détectable : 1,8 % à plusieurs 1.000 %
• Classe laser : 1M (21 CFR 1040.10 et 1040.11, IEC 60825-1)
• Dimensions : 112 x 135 x 111 mm
• Poids : 1,15 kg
• Matériau du boîtier : aluminium
• Matériau du capot optique : polycarbonate
• Surface du capuchon d'optique : revêtement extérieur anti-rayures

Ressources du scrutateur microScan3 Core SICK

Nous mettons à votre disposition toutes les ressources nécessaires pour mieux comprendre le fonctionnement du scrutateur laser de sécurité microScan3 Core SICK MICS3-AAAZ40AZ1P0.

• Fiche technique : MICS3-AAAZ40AZ1P01 microScan3 Core SICK
• Schéma Technique
