Câble YF2A15-020UB5XLEAX pour lidar SICK

Câble YF2A15-020UB5XLEAX : un raccord fiable pour vos applications industrielles

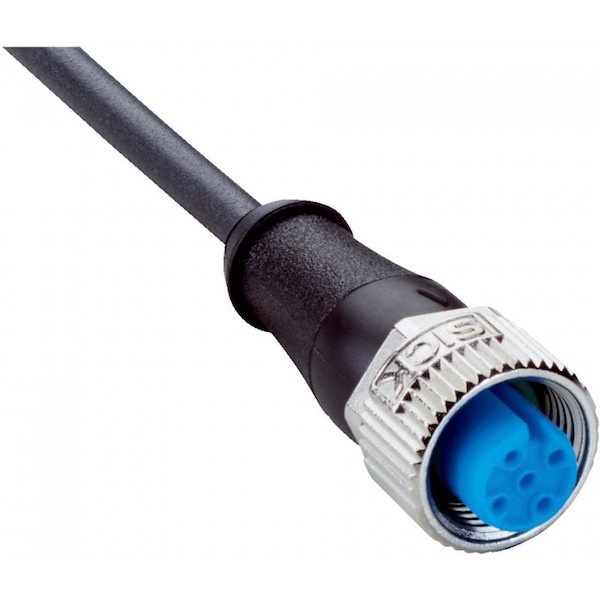

Ce câble SICK pour télémètre laser est doté d'une tête avec connecteur femelle de type M12, à 5 pôles. Le connecteur se visse grâce à un solide écrou en zinc nickelé moulé sous pression.

Le câble de raccordement permet une utilisation en chaîne porte-câble, fixe ou mobile et offre une grande résistance quels que soient les mouvements appliqués. En mode chaîne porte-câble, le rayon de courbure du câble est ainsi supérieur à 10 fois son diamètre, soit 48 mm. Son niveau de protection lui permet d'être pleinement employé en milieu industriel. Il est en effet conçu pour résister à la poussière et les projections d'eau (lances de nettoyage).

Spécifications techniques du câble pour télémètre laser YF2A15-020UB5XLEAX

• Mode de raccordement tête A : connecteur femelle, M12, 5 pôles, droit, Codage A
• Mode de raccordement tête B : extrémité de câble libre
• Connecteur à visser
• Matériau (connecteur) : TPU
• Couleur du connecteur : noir
• Matériau (écrou moleté) : zinc moulé sous pression, nickelé
• Matériau (joint) : FKM
• Couple de serrage : 0,6 Nm
• Surplats : 13
• Câble : 2 m, 5 fils, PUR, sans halogène
• Matériau (gaine) : polyuréthane, sans halogène
• Couleur de la gaine : noir
• Diamètre du câble : 4,8 mm
• Section du conducteur : 0,34 mm²
• Non blindé
• Rayon de courbure :
  • En mouvement : > 10 x diamètre de câble
  • En position fixe : > 5 x diamètre de câble
  • Mode chaîne porte-câble : > 10 x diamètre de câble
• Cycles de pliage : 5 000 000
• Tension de mesure : ≤ 125 V DC
• Tension assignée : 1,5 kV
• Charge électrique : 4 A
• Vitesse de déplacement : 3,3 m/s
• Course : 5 m
• Accélération : ≤ 5 m/s²
• Type de signal : câble capteur/actionneur
• Contrainte de torsion : 180°/1 m
• Cycles de torsion : 2 000 000
• Cycles par minute : 35
• Domaines d'utilisation :
• Domaine de l'huile/des lubrifiants
• Mode chaîne porte-câble
• Homologations : CE, UL
• Fichier UL n° : E335179
• Indice de protection : IP65 / IP66K / IP67
• Température de service :
• En mouvement : -25 à 80°C
• En position fixe : -40 à 80°C
• Mode chaîne porte-câble : -25 à 80°C
• Tête : -25 à 85°C
• Niveau d'encrassement : 3
• Résistance d'isolation : 100 MΩ
• Catégorie de surtension : III
• Résistance transversale : 30 mΩ

Ressources du câble de raccordement YF2A15-020UB5XLEAX

Retrouvez la fiche technique complète du câble YF2A15-020UB5XLEAX :

• Fiche technique du câble YF2A15-020UB5XLEAX pour lidars SICK
