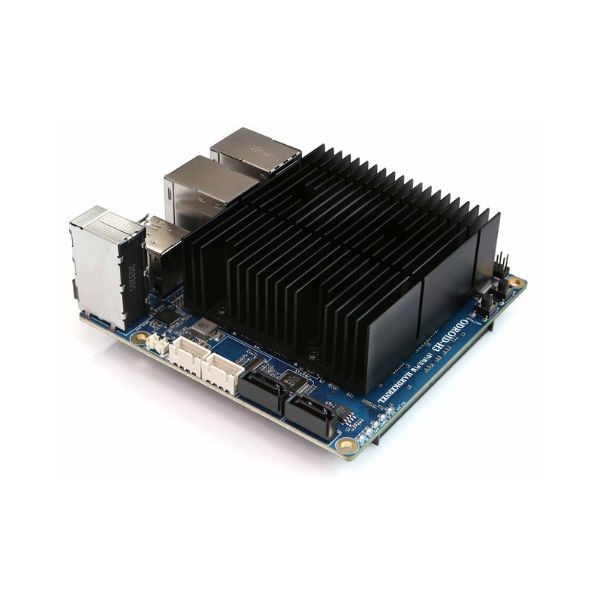

Scheda di sviluppo Odroid-H3+

Hardkernel | A-000000-07125
296,40 €
IVA incl.

Disponibile con 64GB, la scheda di sviluppo ODROID-H3+ si distingue per l'uso di un chip Jasper Lake, Pentium N6005.

Quantità
2 disponibili

Consegnato entro 24-48 ore (vedi condizioni)

Richiedi un preventivo

Crea un carrello e trasformalo in un preventivo istantaneamente!
Metodi di pagamento (vedi condizioni)
Carta di credito
PayPal
Mandato amministrativo
Bonifico bancario

Odroid-H3+: Una Scheda di Sviluppo con Pentium N6005

L'ODROID-H3+ mantiene lo stesso design fisico e un'efficienza energetica simile al suo predecessore, l'ODROID-H2+, ma si distingue per una maggiore potenza e prestazioni superiori.

Questo nuovo computer a scheda singola x86-64 bit si caratterizza per la sua vasta capacità di archiviazione, sofisticate opzioni di connessione I/O e ampia compatibilità:

  • Il processore Intel® Quad-Core Jasper Lake N6005 ha una frequenza di base di 2 GHz e una frequenza di boost di 3,3 GHz, con 1,5 MB di cache L2 e 4 MB di cache L3, prodotto con un processo a 10 nm
  • Fino a 64 GB di memoria DDR4 PC4-23400 a doppio canale (2933MT/s)
  • Due slot SO-DIMM, fino a 32 GB per slot
  • PCIe 3.0 x 4 linee per storage M.2 NVMe
  • 2 porte Ethernet 2,5Gbit
  • 2 porte SATA 3.0
  • Acceleratore SSE4.2 (SMM, FPU, NX, MMX, SSE, SSE2, SSE3, SSSE3, SSE4.1, SSE4.2, AES)
  • Intel UHD Graphics con 32 unità di esecuzione e un turbo di 900 MHz
  • Molteplici uscite video HDMI 2.0 e DP 1.2
  • Una modalità di Prestazione Illimitata configurabile che consente al CPU di operare in modalità turbo boost sostenuta
  • È inclusa una batteria di backup RTC/BIOS

In sintesi, l'Odroid-H3+ è una scheda eccezionalmente versatile. È perfettamente adatta per configurare una postazione di lavoro discreta e compatta, ma può anche essere integrata nei mobili, utilizzata in chioschi, servire come proiettori video o essere trasformata in sistemi multimediali per veicoli. La sua potenza è sufficiente per gestire una varietà di compiti, soddisfacendo così le aspettative della maggior parte degli utenti.

Specifiche Tecniche dell'Odroid-H3+

Processore:

      • Intel Celeron N6005 (10nm, Quad-Core, TDP 10W)
      • H3+(N6005): fino a 3,3 GHz
      • Cache L2 di 4MB
      • Grafica Intel UHD (24/32 EU fino a 900MHz)

Memoria:

      • 2 slot SO-DIMM DDR4 1,2V
      • Doppio canale, fino a 2933 MT/s (DDR4-PC23400)
      • Capacità massima di memoria 64GB
      • DDR3/DDR5 non supportate

Archiviazione:

      • 1 connettore eMMC (avviabile e selezionabile nel BIOS)
      • Varie moduli eMMC possono essere acquistati nel negozio Hardkernel
      • 2 porte SATA3 6Gbps (il moltiplicatore di porte SATA NON è supportato)
      • 1 slot M.2 (PCIe 3.0 x 4, supporta schede NGFF-2280)
      • SSD SATA M.2 non supportato

Rete:

      • 2 porte LAN GbE (RJ45, supporta 10/100/1000/2500 Mbps)
      • Realtek RTL8125B
      • Supporta Wake-On-Lan
      • Indicatori LED (Verde: Link, Ambra: Traffico)

Video:

      • 1 DisplayPort 1.2 (fino a 4K@60Hz)
      • 1 HDMI 2.0 (fino a 4K@60Hz)
      • Supporta la visualizzazione simultanea su due schermi

Audio:

      • 1 uscita audio (jack da 3,5mm)
      • 1 ingresso audio (jack da 3,5mm)
      • 1 uscita SPDIF (ALC1200, codec HDA)
      • Anche HDMI & DP hanno un'uscita audio.

I/O Esterni:

      • 2 porte host USB 3.0
      • 2 porte host USB 2.0
      • 1 header di espansione per periferiche (24 pin, passo da 2,54mm)
      • 1 x DC 5V, 1 x DC 3.3V, 5 x GND
      • 1 x UART (TXD/RXD/RTS/CTS)
      • 2 x I2C (SCL/SDA)
      • 1 x pulsante di accensione esterno
      • HDMI CEC tramite scheda aggiuntiva, 5VA+
      • 3 x USB 2.0
      • Tutti i livelli di segnale I/O 3,3V

Altre Caratteristiche:

      • Dissipatore passivo
      • Batteria di backup BIOS
      • Mantiene l'orario di sistema e le impostazioni del BIOS
      • Pulsante di accensione
      • Pulsante di reset
      • Indicatori LED di sistema:
      • Rosso (PWR) – Luce fissa quando l'alimentazione DC è fornita
      • Blu (sinistra, SLEEP) – si spegne solo quando il sistema entra in modalità sospensione
      • Blu (destra, PMIC) – si accende solo quando le principali linee di alimentazione funzionano
      • Ambra (SATA) – Lampeggia durante le trasferimenti dati SATA
      • Verde (NVMe) – Lampeggia durante i trasferimenti dati NVMe
      • Connettore per ventola di raffreddamento attiva (12V 4 pin, ingresso PWM + uscita TACHO)
      • La ventola di raffreddamento attiva è opzionale
      • Connettore (4 pin, passo da 2,54mm)

Alimentazione:

      • Jack DC: diametro esterno (massa) 5,5mm, diametro interno (positivo) 2,1mm
      • DC 14V ~ 20V (fino a 60W)
      • Adattatore di alimentazione DC 15V/4A raccomandato se non si utilizzano due HDD da 3, 5”
      • Adattatore di alimentazione DC 19V/7A raccomandato se si utilizzano due HDD da 3,5” insieme

Consumo Energetico:

    • IDLE: ≃1..9W
    • Stress CPU: ≃15W
    • Stress CPU+GPU: ≃18W
    • Spegnimento: ≃0,25W
    • Sospensione: ≃0,6W
    • Dimensioni: 110mm x 110mm x 47mm

Risorse per l'Odroid-H3+
