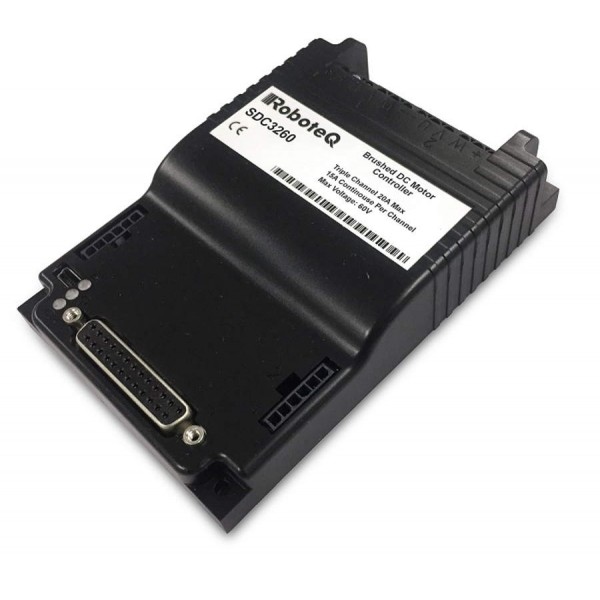

Roboteq controller per motori a spazzole 3 x 20A 60 V - SDC 3260T

Controller Roboteq SDC 3260: prestazioni ad alta potenza

Il controllore SDC 3260 integra un microcontroller a 32 bit e un encoder in quadratura per produrre algoritmi di controllo del movimento con un elevato grado di affidabilità. Dispone di 3 canali di controllo e di una funzione di azionamento trapezoidale, che gli consente di supportare motori senza sensori Hall.

Puoi utilizzare due dei tre canali del controller in modo indipendente o sincrono per pilotare un dispositivo mobile. La connessione CAN bus consente di collegare fino a 127 controller Roboteq con un unico doppino. L'SDC 3260 dispone di ingressi e uscite analogiche, digitali e a impulsi che puoi riassegnare in base alle tue esigenze.

Un'ampia gamma di modalità di comunicazione disponibili

Il controller Roboteq a tre canali DSC 3260 si adatta a numerose modalità di comunicazione per convertire i tuoi comandi. Puoi pilotarlo tramite un segnale radiocomandato, un PC collegato via USB o RS232, un joystick analogico o persino un PLC.

Programma il tuo controller utilizzando semplici script in MicroBasic. Puoi modificare e compilare questi script utilizzando l'utility Roborun+ per PC. Se hai bisogno di produrre più di 50 righe di codice sorgente, è disponibile una versione professionale.

Specifiche tecniche del controller SDC 3260

• Tipo di motore compatibile: DC , brushed
  Tensione: 60 V max.
• Numero di canali: 3 .
• Direzione: avanti/indietro .
• Potenza per canale: 20 A max. .
• Potenza continua per canale: 15 A
• Resistenza all'accensione: 9 MOhms
• Collegamenti di alimentazione: terminale a vite
• Controllo trapezoidale senza sensore abilitato
• Controllo orientato al campo (FOC)
• Comunicazione: analogica, RS232, RS485, USB, CAN bus, segnale radiocomandato
• Programmazione: script MicroBasic
• Ciclo di controllo: 1 ms
• Frenazione per recupero
• Ingressi analogici: 8 max
• Ingressi digitali: 10 max.
• Uscite digitali: 4
• Ingressi a impulsi: 8 max.
• Con encoder
• Raffreddamento a piastra conduttiva
• Safe Torque Off (STO): no
• Dimensioni: 123 x 83 x 25 mm
• Peso: 100 g

Risorse sul controller per motori a spazzole SDC 3260

Per il controller Roboteq SDC 3260 mettiamo a disposizione una libreria completa di risorse. Aiuta te stesso!

• Scheda tecnica del Controller Roboteq per Motore Brushed 3 x 20A 60 V - SDC 3260 (en)
• Erratum scheda tecnica (en)
• Manuale d'uso del controller Roboteq v2.0 (en)
• Manuale d'uso di Roborun+ (en)
• Utility PC Roborun+ (en)
• Manuale di scripting MicroBasic (en)
• Manuale CAN networking (en)
• Manuale ModBus (en)
