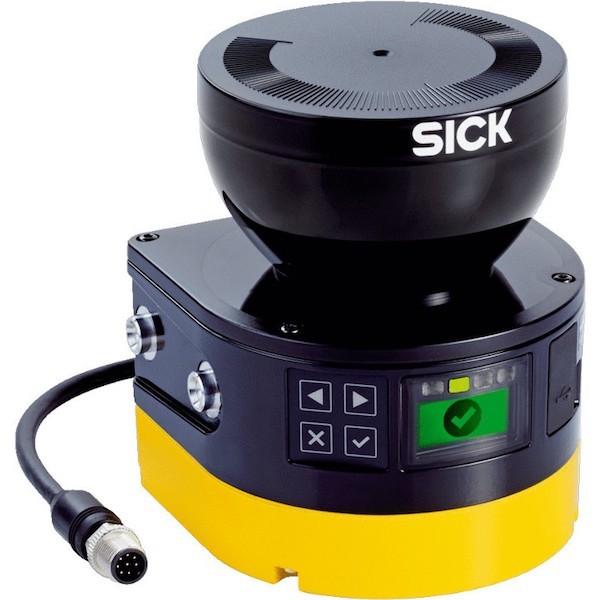

Laser scanner di sicurezza microScan3 Core SICK

Tecnologia safeHDDM™ per gli scanner laser di sicurezza SICK

Il SICK MICS3-AAAZ40AZ1P0 , come tutti i laser scanner di sicurezza SICK microScan3 Core , beneficia di una nuova tecnologia di scansione ad alte prestazioni. SafeHDDM™ offre un angolo di scansione di 275° su un campo di protezione di 4 m (e 40 m per il campo di allarme). Ciò corrisponde a una notevole superficie di sicurezza, ulteriormente ottimizzata dall'elevata resistenza alla luce parassita e alla polvere. L'attenta progettazione dell'involucro e della copertura ottica rendono il microScan3 Core SICK estremamente robusto contro urti, vibrazioni e graffi.

Una serie di opzioni di parametrizzazione intelligenti rende questa gamma di laser scanner di sicurezza particolarmente rilevante negli ambienti industriali: fino a 4 campi protettivi controllati simultaneamente, 8 campi protettivi indipendenti, 2 scenari di avviso configurabili, 6 gradi di risoluzione configurabili, ecc.

Laser scanner di sicurezza microScan3 Core SICK: intuitivi ed economici

I laser scanner di sicurezza SICK si concentrano su prestazioni e adattabilità. Riducono i costi di cablaggio grazie all'interfaccia standard (connettore M12 per il collegamento, mini-USB per l'impostazione dei parametri), sostituiscono facilmente i dispositivi utilizzando la loro memoria di configurazione e beneficiano di un software di controllo intuitivo, Safety Designer . Safety Designer consente di accedere in tempo reale a numerosi dati diagnostici.

Infine, l'ingombro ridotto del laser scanner di sicurezza SICK MICS3-AAAZ40AZ1P0 lo rende facilmente integrabile in tutti i sistemi di monitoraggio industriale robotizzati .

Caratteristiche tecniche del laser scanner SICK MICS3-AAAZ40AZ1P0

• Portata del campo protettivo: 4 m
• Portata del campo di allarme: 40 m
• Numero di campi protettivi monitorati simultaneamente: = 4 a seconda del numero di coppie OSSD disponibili
• Numero di campi: 8 a seconda del numero di ingressi e coppie di uscite di commutazione disponibili
• Numero di scenari di allarme: 2
• Angolo di scansione: 275°
• Risoluzione (configurabile): 30, 40, 50, 70, 150, 200 mm
• Risoluzione angolare: 0,39°
• Tempo di risposta: =
• 70 ms
• Campo di protezione aggiunto: 65 mm
• Interfaccia di configurazione e diagnostica: USB 2.0, mini-USB
• Display: schermo a colori, LED
• Indice di protezione: IP65 (IEC 60529)
• Insensibilità alla luce ambientale: = 3. 000 lx (IEC 614969).
• 000 lx (IEC 61496-3)
• Temperatura di funzionamento: da -10 °C a +50 °C
• Temperatura di stoccaggio: da -25 °C a +70 °C
• Immunità alle vibrazioni:
  • 0,35 mm, da 10 Hz a 60 Hz (IEC 60068-2-6, IEC 61496-1, IEC 61496-3)
  • 5 g, da 60 Hz a 150 Hz (IEC 60068-2-6, IEC 61496-1, IEC 61496-3)
• Immunità agli urti (urti continui):
• 10 g, 16 ms (IEC 60068-2-27, IEC 61496-3)
• Tipo di luce: diodo laser a impuls
• i
• Lunghezza d'onda: 845 nm
• Remissione rilevabile: da 1,8 % a diversi 1. 000 % Classe laser: 1,8 % a 1,5 %.
• 000 %
• Classe laser: 1M (21 CFR 1040.10 e 1040.11, IEC 60825-1)
• Dimensioni: 112 x 135 x 111 mm
• Peso: 1,15 kg
• Materiale della custodia: alluminio
• Materiale della calotta ottica: policarbonato
• Superficie della calotta ottica: rivestimento esterno antigraffio

Risorse dello scanner microScan3 Core SICK

Qui troverete tutte le risorse necessarie per comprendere lo scanner laser di sicurezza microScan3 Core SICK MICS3-AAAZ40AZ1P0.

• Scheda tecnica: MICS3-AAAZ40AZ1P01 microScan3 Core SICK
• Diagramma Tecnico
