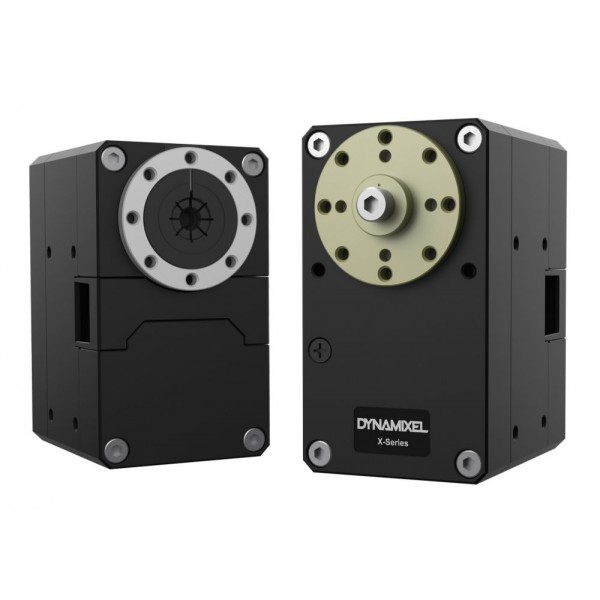

Servomotore Dynamixel XH540-V150-R
Servomotore Dynamixel XH540-V150-R
Servomotore Dynamixel XH540-V150-R

Servomotore Dynamixel XH540-V150-R

Servomotore Dynamixel XH540-V150-R
Robotis | A-000000-04188
661,26 €
IVA incl.

Incluso 0,10 € per l'ecotassa

Fedele al motto dei servomotori della serie XH/XM, il servomotore Dynamixel XH540-V150-R offre una libertà di controllo praticamente illimitata e un design ergonomico che ne prolunga la durata.

Quantità
Consegna entro 4 settimane
Richiedi un preventivo

Crea un carrello e trasformalo in un preventivo istantaneamente!
Metodi di pagamento (vedi condizioni)
Carta di credito
PayPal
Mandato amministrativo
Bonifico bancario

Servomotore Dynamixel XH540-V150-R: 6 modalità di controllo, programmabile al 100%.

Questo servomotore Dynamixel con connessione RS-485 offre un'ampia gamma di modalità di controllo: velocità, posizione, posizione estesa, PWM, ecc. Ciò significa che puoi adattare l'uso del tuo servomotore Robotis esattamente alla tua creazione.

Completamente programmabile tramite il software RoboPlus scaricabile qui sotto, questo servomotore può essere collegato a un controller compatibile o alla chiave U2D2 Dynamixel . È anche possibile collegare più servomotori in una catena utilizzando un cavo JST, per i robot più complessi.

Ergonomia e opzioni di montaggio per il servomotore XH540-V150-R

Questo servomotore Dynamixel si distingue anche per la cura del design. L'involucro è realizzato con materiali di alta qualità che favoriscono la dissipazione del calore. È dotato di ingranaggi interamente in metallo.

Inoltre, l'XH540-V150-R consente un'ampia gamma di configurazioni di montaggio utilizzando hardware compatibile. Una speciale struttura sul retro dell'alloggiamento riduce l'usura dei cavi di collegamento quando l'attuatore è in funzione. Sono disponibili 3 configurazioni di connessione dei cavi, che semplificano ulteriormente il montaggio.

Come posizionare i cavi del servomotore Dynamixel serie X

Specifiche tecniche del servomotore Robotis Dynamixel XH540-V150-R

  • Microcontrollore Cortex M3, 72 MHz, 32 bit
  • Tensione di alimentazione: 24 V
  • Caratteristiche delle prestazioni:
    • Tensione: 24 V
    • Coppia di avviamento: 6,4 Nm
    • Velocità a vuoto: 60 rpm
    • Corrente a vuoto:
    • 0,06 A
  • Risoluzione: 0,0879° x 4,096
  • Angolo: 360°
  • Rapporto di riduzione: 152,3:1
  • Sensore di posizione: encoder assoluto senza contatto (12 bit, 360°)
  • Temperatura di funzionamento: Da
  • -5 a 80°C
  • Motore coreless Maxon
  • Velocità di trasmissione: da 9.600 a 4.500.000 bps
  • Algoritmo di controllo PID
  • Tipo di ingranaggio: ingranaggio cilindrico
  • Materiale dell'ingranaggio: metallo prezioso
  • Materiale della scocca: metallo prezioso e plastica ingegneristica
  • Dimensioni: 33,5 x 58,5 x 44 mm
  • Peso:
  • 165 g
  • Segnale di controllo del pacchetto digitale
  • Protocollo: comunicazione seriale asincrona half-duplex (8 bit, 1 stop, nessuna parità)
  • Connessione: bus multi-drop RS485
  • ID: 0~252
  • Feedback: posizione, velocità, potenza, conto alla rovescia in tempo reale, traiettoria, temperatura, tensione, porta esterna, ecc.
  • Versione del protocollo: 1.0, 2.0 (default)
  • Modalità operativa/angolo:
    • Controllo della posizione: rotazione continua
    • Controllo della velocità: rotazione continua
    • Controllo della posizione: 360°
    • Controllo della posizione esteso: +/- 256 giri
    • Controllo della posizione basato sulla corrente: +/- 256 giri
    • Controllo PWM: rotazione continua
  • Corrente di standby: 36 mA

Risorse dell'attuatore Robotis XH540-V150-R

Consultate queste ampie risorse per avere una panoramica completa delle capacità operative del servomotore Dynamixel XH540-V150-R.

    Il mio attuatore Dynamixel non viene rilevato. Cosa devo fare?

    Verifica che il tuo servomotore Dynamixel sia correttamente configurato. Effettua il flash con il software Roboplus e riconfiguralo. Se il problema persiste, contattaci. Per consultare la procedura, puoi informarti tramite questo link.

    Il mio motore funziona ma ho l'impressione che non performi come si deve. Perché?

    Probabilmente il motore è montato male. Verifica di aver montato correttamente la barra, rispettando la marcatura (punto e interno della barra).

    Il mio servomotore Dynamixel sembra essere bloccato, non riesco a girare l'albero anche senza alimentazione.

    Il tuo servomotore Dynamixel ha probabilmente un problema meccanico. Puoi contattarci direttamente per vedere cosa possiamo fare.

    Non riesco a diagnosticare il problema con il mio servomotore Dynamixel

    Verifica la tua alimentazione e il tuo collegamento (con un altro motore, ad esempio). Esegui un reset del tuo servomotore. Se il problema persiste, segui la checklist successiva (in inglese).

    Quelle est la différence entre protocole 1.0 et protocole 2.0 ?

    Le protocole 1.0 est dédié aux séries Dynamixel AX et MX. Le protocole 2.0 concerne les séries X et Dynamixel Pro. Les tables de contrôle du protocole 2.0 incluent les contrôles PID qui permet un réglage plus précis des mouvements du servomoteur. Le protocole 2.0 peut être mise à jour sur les servomoteurs de la série MX. Vous pouvez vous référer aux pages relatives au protocole 1.0 et au protocole 2.0 pour plus d'informations.
