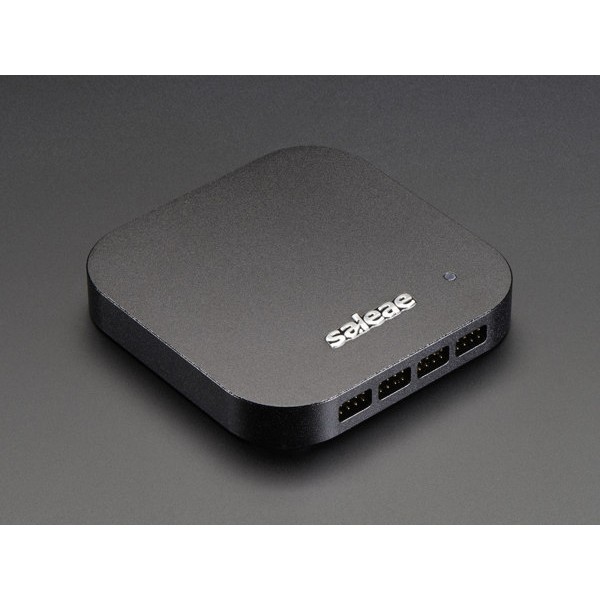

Logic 16 Pro - Analizzatore logico Saleae

Analizzatore Saleae Logic Pro 16: la Ferrari degli analizzatori logici

Con una capacità di memorizzazione di 10 miliardi di campioni e oltre, su 16 canali simultanei, il Logic Pro 16 di Saleae si è da tempo imposto sulla scena degli analizzatori logici tanto efficaci quanto facili da usare. In questa nuova versione, le prestazioni di Logic 16 sono altrettanto impressionanti: debug di un'ampia varietà di circuiti di comunicazione (I2C, SPI, CAN, 1-Wire e molti altri), per un totale di 17 protocolli supportati.

Il tutto gestito da un software scaricabile gratuitamente, compatibile con Windows, Mac o Linux e facilissimo da usare.

Come sempre con Saleae , il prodotto finale è il più curato possibile: involucro in alluminio solido ed elegante come un iPod, cavi e sonde di test, custodia per il trasporto, tutto è riunito per rendere la tua esperienza di debug, un tempo così laboriosa, il più piacevole possibile.

Logic Pro 16: ora 2-in-1

Poiché potrebbe essere necessario controllare i circuiti che collegano il progetto all'alimentazione o ai sensori, Saleae Logic include ora un analizzatore analogico nella sua macchina.

Anche in questo caso, le prestazioni non mancano, soprattutto perché tutti i 16 canali possono essere utilizzati per l'analisi logica o analogica dei circuiti. Una rapida occhiata alle specifiche tecniche vi permetterà di verificare l'efficienza di analisi offerta da Logic Pro 16, qualunque sia la modalità di utilizzo.

Specifiche tecniche dell'analizzatore logico e analogico Saleae Logic Pro 16

• Specifiche dell'analizzatore logico:
  • Frequenza di campionamento: 500 MS/s
  • Numero di campioni: + 10 miliardi
  • Misura segnali logici fino a 100 MHz (2 canali a 100 MHz, 4 canali a 50MHz, 8 canali a 25 MHZ, 16 canali a 12,5 MHz)
  • Livelli logici: 1,2-5,5 V (funziona anche con RS-232, RS-485 e RS-442/3)
• Specifiche dell'analizzatore analogico:
  • Frequenza di campionamento: 50 MS/s @ 12 bit
  • Larghezza di banda -3dB: 5 MHz (al di sopra di questa frequenza, il segnale non sarà misurato correttamente)
  • Intervallo di tensione: da -10 a +10 V

• Fornito con cavo USB (da mini-B ad A, 2 m) e custodia per il trasporto
• Fornito con 2 cavi ultra-flessibili a 9 conduttori 22AWG 64/40 e 18 microsonde di alta qualità
• Peso: 220 g
• Dimensioni: 79,2 x 79,2 x 9,8 mm
• Compatibile con USB 3.0
• Compatibile con Windows, Mac e Linux

Risorse dell'analizzatore Saleae Logic Pro 16

Download di software, dati tecnici completi... Abbiamo raccolto tutto ciò di cui potreste aver bisogno quando utilizzate l'analizzatore Logic Pro 16!

• Specifiche tecniche di Saleae Logic Pro 16

• Scheda tecnica di Saleae Logic Pro 16

• Download
